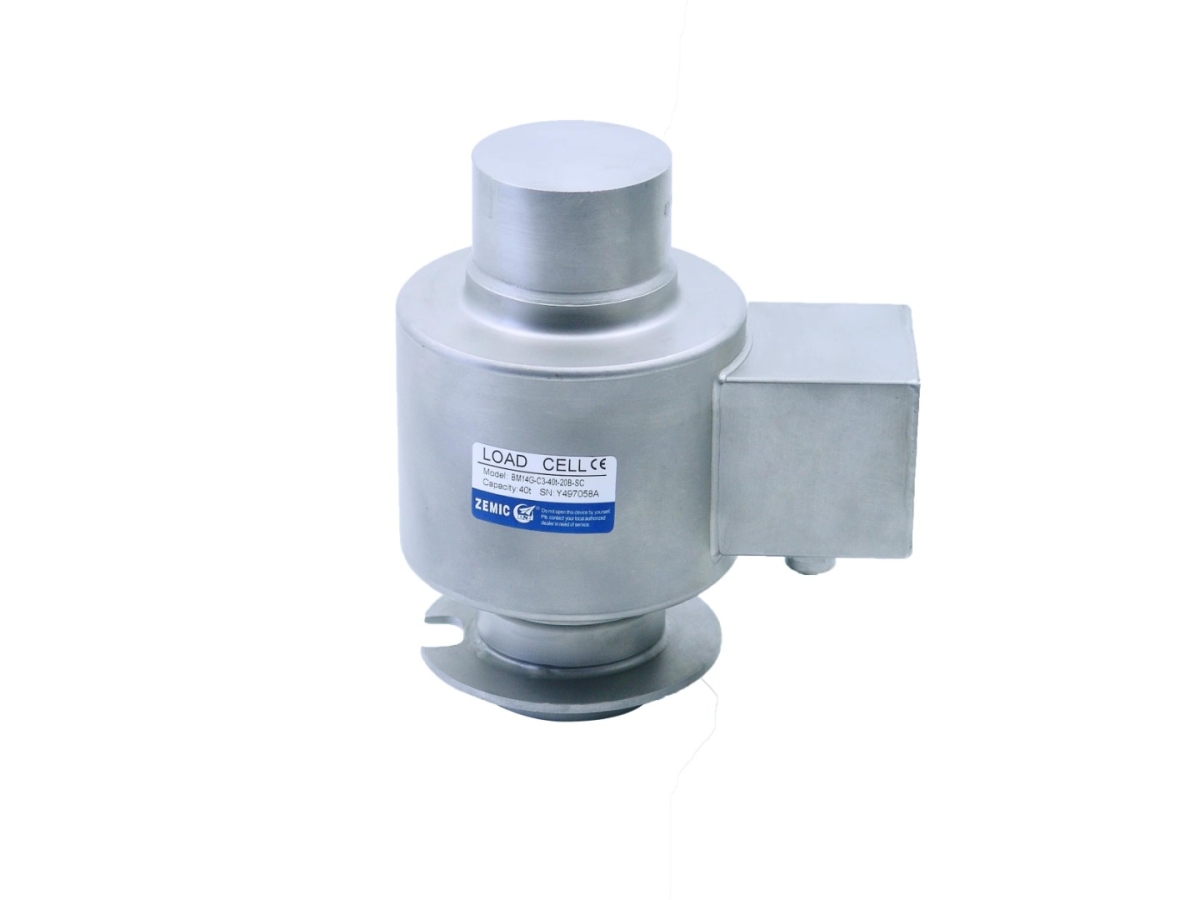

Тензодатчик стержневого типа Zemic DBM14G-C3-40t-15B
DBM14G — тензометрический датчик стержневого (колонного) типа.
Стержневой тип датчиков применяется для изготовления/модернизации автомобильных, вагонных, многотонных бункерных весов, а также в испытательных стендах и контрольно-измерительном оборудовании. Благодаря высоким метрологическим характеристикам этот тип датчиков находит широкое применение во многих промышленных системах весоизмерения. Тензодатчик DBM14G может применяться в тяжелых промышленных условиях (щелочных и кислотных средах). Корпус выполнен из нержавеющей стали с применением лазерной сварки, класс защиты тензодатчика IP68 (полная пыле- и влагозащищенность). Длина кабельной разводки от цифрового преобразователя до весовой системы может составлять до 1000 метров.
Основные особенности:
- Выходной цифровой сигнал: (RS-485/4-Wire)
- Нагрузка: от 10 до 50т
- Класс защиты: IP68
- Материал исполнения: нержавеющая сталь
- Гарантия: 30 месяцев
Технические характеристики тензодатчиков серии DBM14G:
| Максимальная нагрузка: | 10 / 20 / 30 / 40 / 50 (т) |
| Класс точности: | C3 |
| Максимальное количество поверочных интервалов: | 3000 (Nmax) |
| Минимальный поверочный интервал: | Emax/12000 (Vmin) |
| Общая ошибка: | ≤±0.020 (%НПВ) |
| Ползучесть: | ≤±0.016 (%НПВ/30min) |
| Температурное отклонение чувствительности: | ≤±0.011 (%НПВ/10°С) |
| Температурное отклонение нуля: | ≤±0.012 (%НПВ/10°С) |
| Выходная чувствительность: | 2.0±0.002 (мВ/В) |
| Входное сопротивление: | 700±7 ОМ |
| Выходное сопротивление: | 703±4 ОМ |
| Сопротивление изоляции: | ≥5000 (50VDC) МОм |
| Баланс нуля: | 1.0 (%НПВ) |
| Диапазон термокомпенсации: | -10~+40 (°С) |
| Рабочий диапазон температур: | -10~+50 (°С) |
| Диапазон напряжения питания: | 5~12(DC) (B) |
| Максимально допустимое напряжение питания: | 18 (DC) (B) |
| Предельная нагрузка: | 150 (%НПВ) |
| Разрушающая нагрузка: | 300 (%НПВ) |
| Номинальная чувствительность: | 1000000 (Counts) |
| Скорость преобразования: | 112,56,28,14,3,3 (Hz) |
| Диапазон напряжения питания: | 6~15 (DC) (B) |
| Скорость передачи: | 19200 (Bps) |
| Максимальная дальность передачи: | 1200 (m) |
| Число аренды шины: | Max.32 |
Габаритные размеры
Аксессуары:
- BY-14-105
- BY-14-106
